「图表」小组件配置项详解

简介

「图表」小组件（下文简称 「图表」 ）支持丰富的配置项，支持自定义你的图表样式。

名词解释

• 数据源
  即需要生成可视化图表的维格表，每个「图表」都需要绑定一个维格表作为读取数据的源头。

• 视图
  一个维格表内有多个视图，每个视图都公用同一份数据集（维格表），但是每个视图可以通过筛选、排序、分组等操作改变数据的显示，所以在「图表」件选择不同的视图，可以渲染不同的数据。

• 图表类型
  「图表」中支持多种多样的图表类型，选择不同的图表类型可以适用于不同分享场景。

• 维度
  分析数据的角度，对应到柱状图则为图形的X轴。

• 数值
  对维度的量化，维度讲究的是从不同的角度出发去分析数据，而数值就是不同维度分析出来的结果。一般结果为数值。

• 记录
  即维格表的表格视图下的每一行数据都叫记录。

• 字段
  即维格表的表格视图下的每一列数据都叫字段。

• 分组
  在现有的维度下对数据进行二次分类。比如设置 ”门店名称“ 作为维度，再以 ”商品大类“ 作为分组，就可以统计同一个店铺不同类型商品的数值。

• 聚合统计
  在 “散点图” 的数值配置项以“统计指定字段” 时，必须开启了 “将散点值聚合统计” 后，才能对数值进行聚合统计。聚合统计包括求和、最大值、最小值、平均值。

配置介绍

选择视图

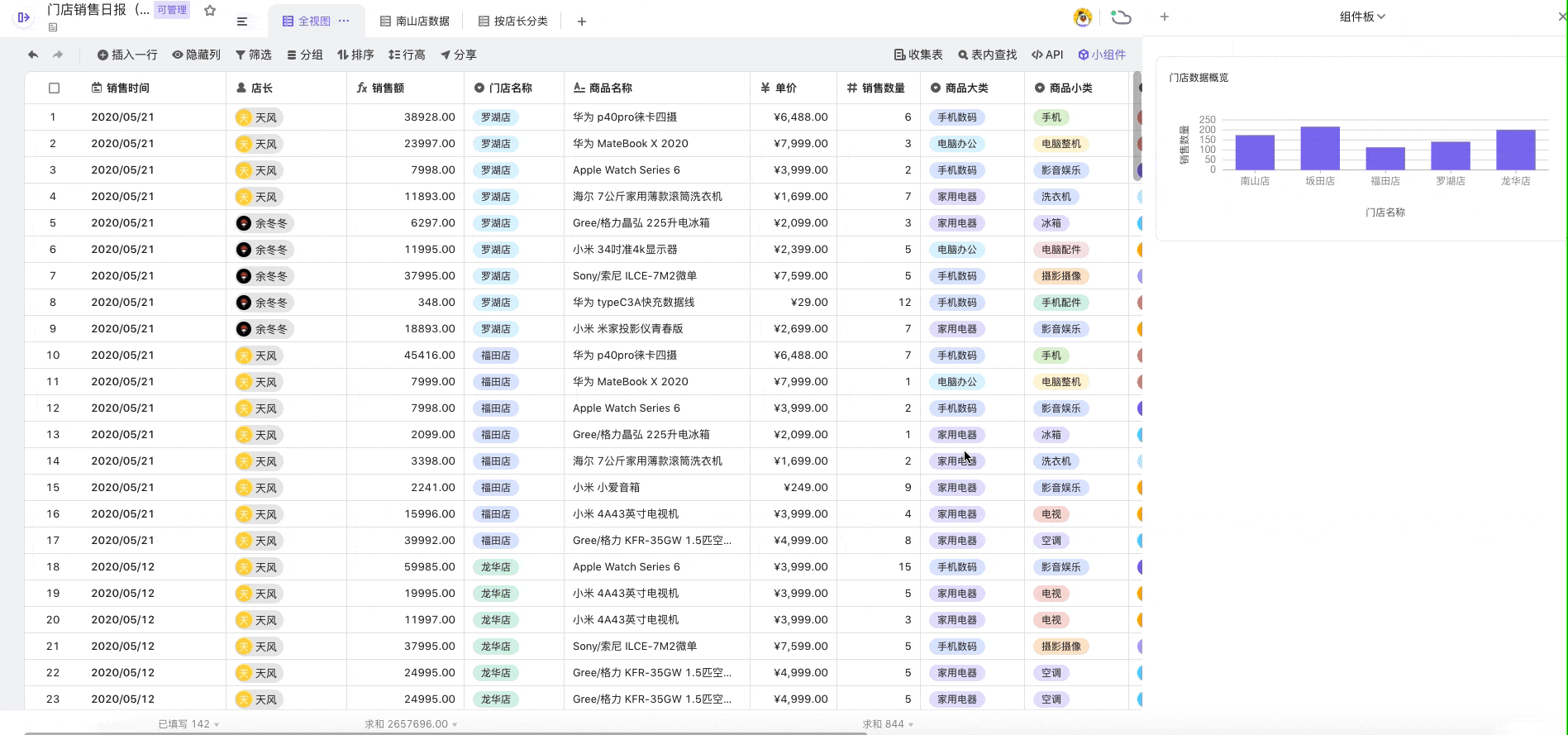

你可以为「图表」选择不同的视图，去过滤想要的数据。比如下图中《门店销售日报》有 ”全视图“ 和 ”南山店数据“ 两个视图，在「图表」中切换不同的视图，可以在图形上渲染不同的数据。

图表类型

目前「图表」支持基础柱状图、堆叠柱状图、百分比堆叠柱状图、基础条形图、堆叠条形图、百分比堆叠条形图、饼状图、环状图、基础折线图、堆叠折线图、散点图等图形，切换图形类型方便你从不同角度分析问题。

统计维度

统计维度，即数据的角度，对应到柱状图则为图形的X轴，但是对于条形图维度就是Y轴。除开附件字段以外，你可以选择任何字段作为维度。比如在《门店销售概览》中，分别以 ”门店名称“、”店长“、”销售时间“ 作为维度，将会看到不同的分类数据。

统计数值

它是对维度的量化，维度讲究的是从不同的角度出发去分析数据，而数值就是不同维度分析出来的结果。

数值有两种统计方式：
方式一
统计记录总数：即统计对应维度下每个分类下有多少条数据。
比如，下图《门店销售概览》中以 ”门店名称“ 作为维度，数值为 ”统计记录总数“，第一个柱形表示 ”南山店“ 在表格内拥有 26 条销售记录。

方式二
统计指定字段：将统计方式切换到 ”统计指定字段“，选择某一列字段进行汇总统计，还可以设置统计规则：求和、最大值、最小值、平均值；

只有 ”数值“ 类型的字段才能被设置为数值，”数值“ 类型的字段包括：数字、百分比、货币、评分、数值类型的公式或神奇引用；

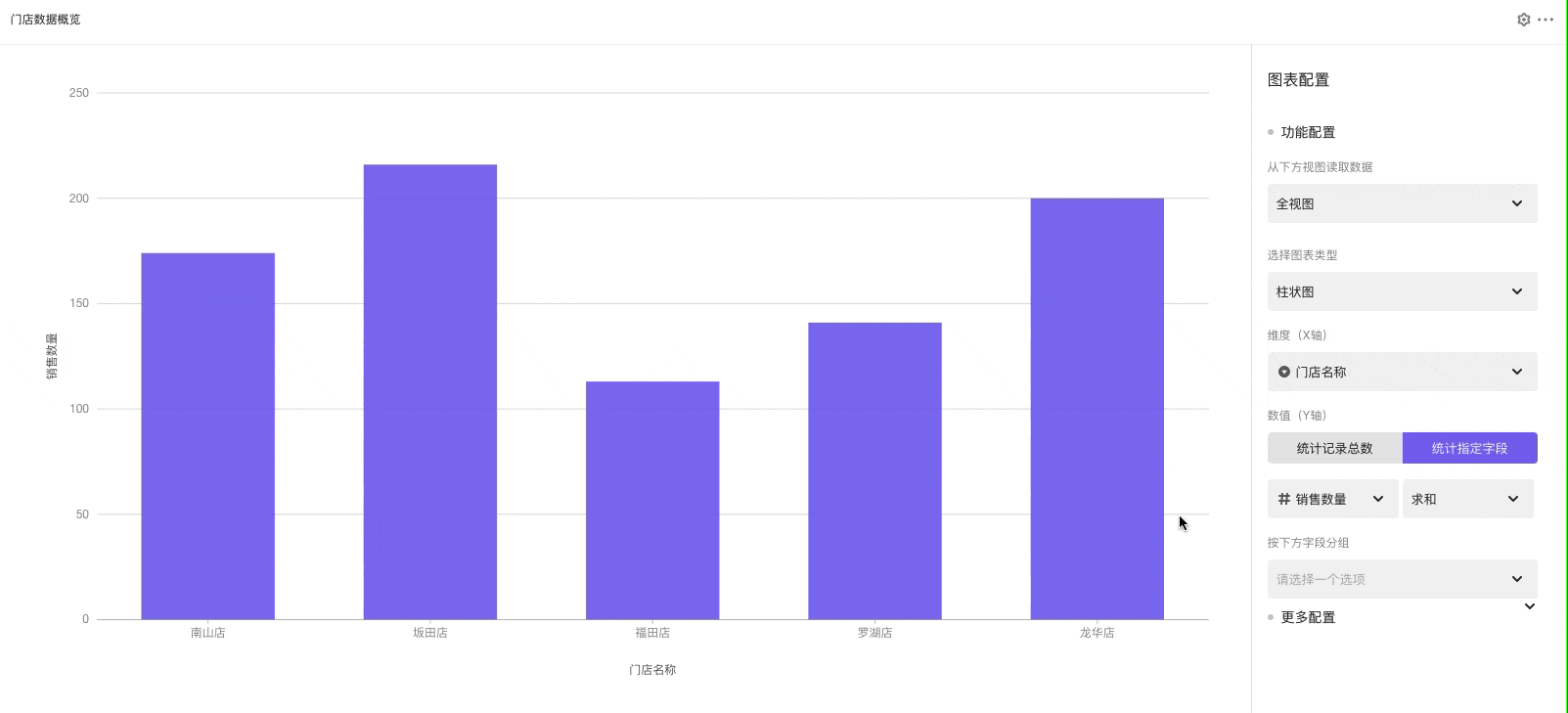

比如，下图中《门店销售概览》中以 ”门店名称“ 作为维度，数值为 ”销售数量“ 和 ”求和“ ，第一个柱形表示 ”南山店“ 在这段时间内一共售卖了 174 件商品。

按字段分组

即在现有的维度下对数据进行二次分类。除了附件字段以外，你可以选择任何字段作为分组条件。

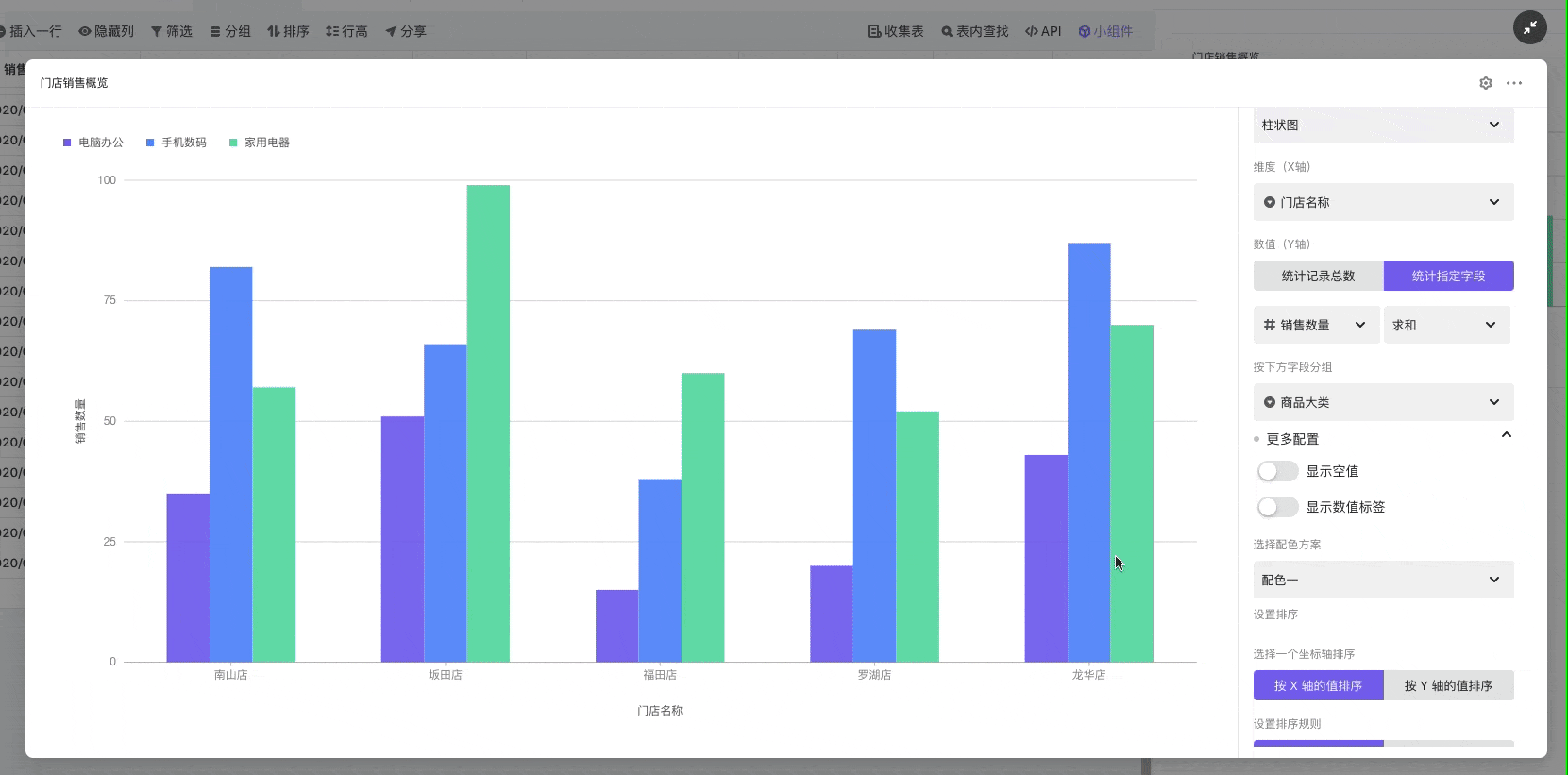

比如下图是在 “基础柱状图” 上设置了 ”商品大类“ 作为分组依据， ”南山店“ 的总销售数量拆分为了 ”电脑办公“、”手机数码“、”家用电器“ 三类商品的销售数量。

如果我们将三类商品的销售数量相加，会发现正好等于基础图形中 ”南山店“ 的总销售量：35 + 82 +57 = 174

简而言之，分组功能可以将一个柱形拆分出多个柱形， 这样可以对同一个店铺内不同分类的商品销售数量进行对比，方便你做决策。

堆叠

与分组类似，在现有的维度下对数据进行二次分类。但是与分组不同的在于，同一个组内的图形会层层堆叠起来。注意，只有堆叠类的图形才能设置堆叠字段。

堆叠又分为普通堆叠和百分比堆叠。一般堆叠和百分比堆叠。

一般堆叠

比如，下图以 ”门店名称“ 作为维度，”销售数量“ 作为数值，然后再设置以 “商品大类” 作为堆叠依据，就得到下方图形。实际上，它是将 “分组柱状图” 中 “南山店” 分类下的三个柱形，堆叠在了一起。

百分比堆叠

与一般堆叠不同的在于它渲染图形的数值只有 [0 – 1]，表示 0% – 100%。它以百分比的形式显示大分类下的细分类目占比情况。

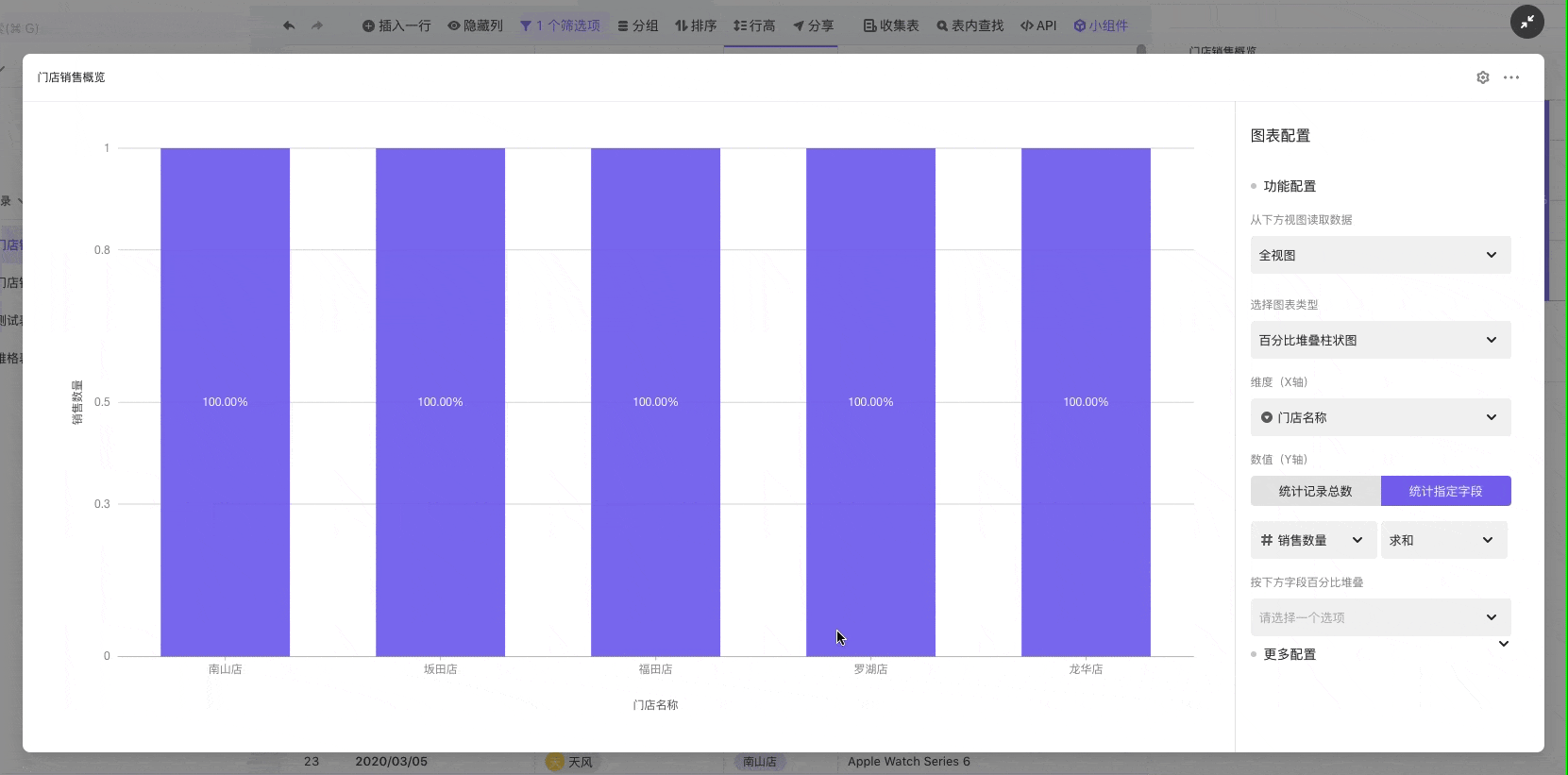

比如，下图以 ”门店名称“ 作为维度，”销售数量“ 作为数值，然后再设置以 “商品大类” 作为百分比堆叠依据，就得到下方图形。

聚合散点值

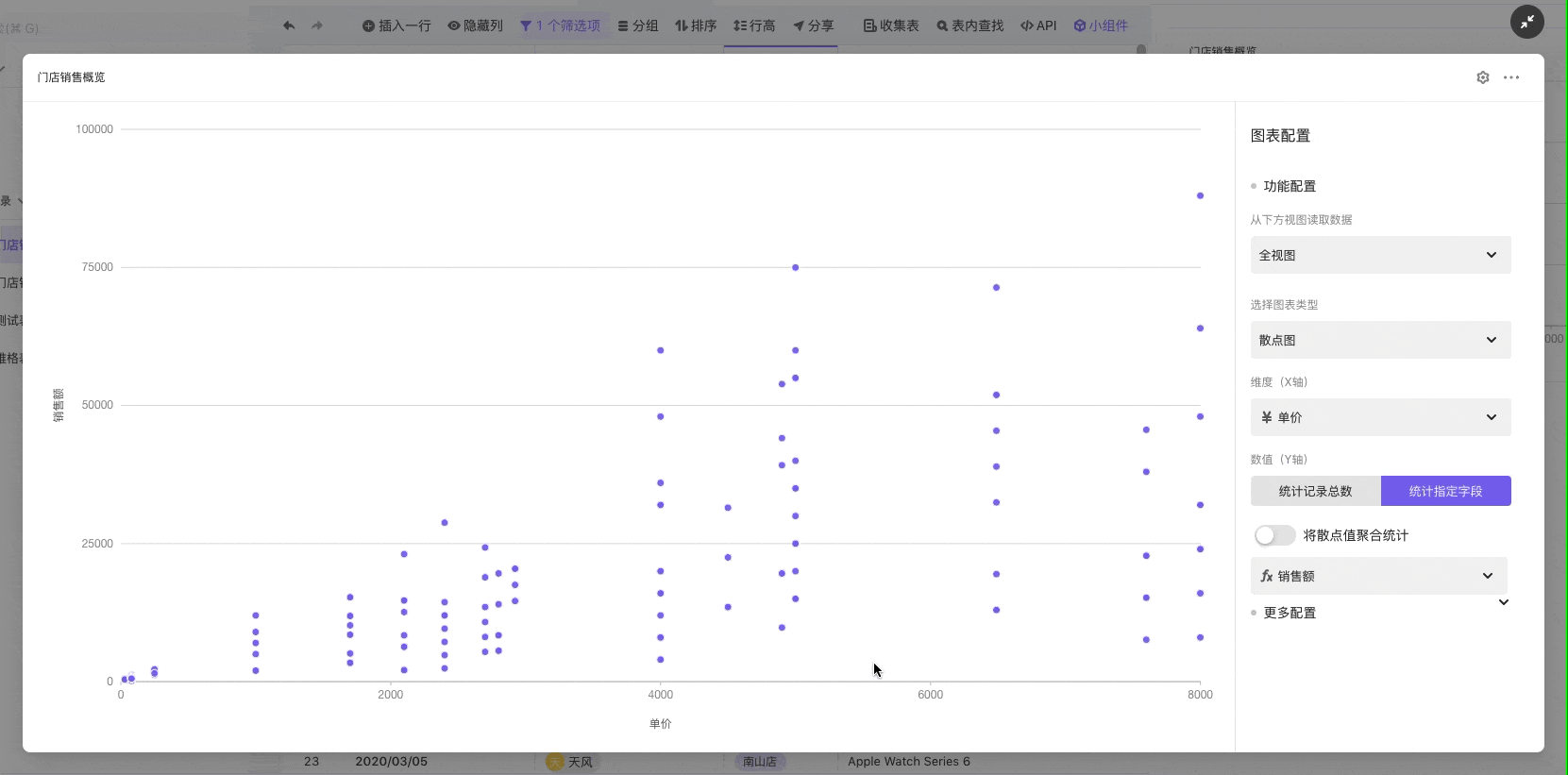

它是一个特殊的配置项，当你选择 “散点图” 并将 “数值” 设置为 “统计指定字段”时，会出现 “将散点值聚合统计” 的配置项。

数值配置项以“统计指定字段” 时，必须开启了 “将散点值聚合统计” 后，才能对数值进行聚合统计。聚合统计包括求和、最大值、最小值、平均值。

更多配置

显示空值

打开 “显示空值” 配置项，在图形上会显示对应分类维度下 为 “空” 的分类。

比如，下图以 “门店名称” 作为分类，那么开启配置后，表格内没有选择店铺信息的数据会显示到 “空” 分类下。

显示数值标签

打开 “显示数值标签” 配置项，在图形上会显示每个图形的数值大小。

选择配色方案

配色分为两类主题：多色主题和单色渐变主题。

对于多色的图形（分组、堆叠等多分类）选择配色方案时，所选主题的会按色块顺序作色。

对于单色图形（基础图形）选择配色方案时，所选多色主题会取第一个色块，单色渐变主题会取中间一个色块进行作色。

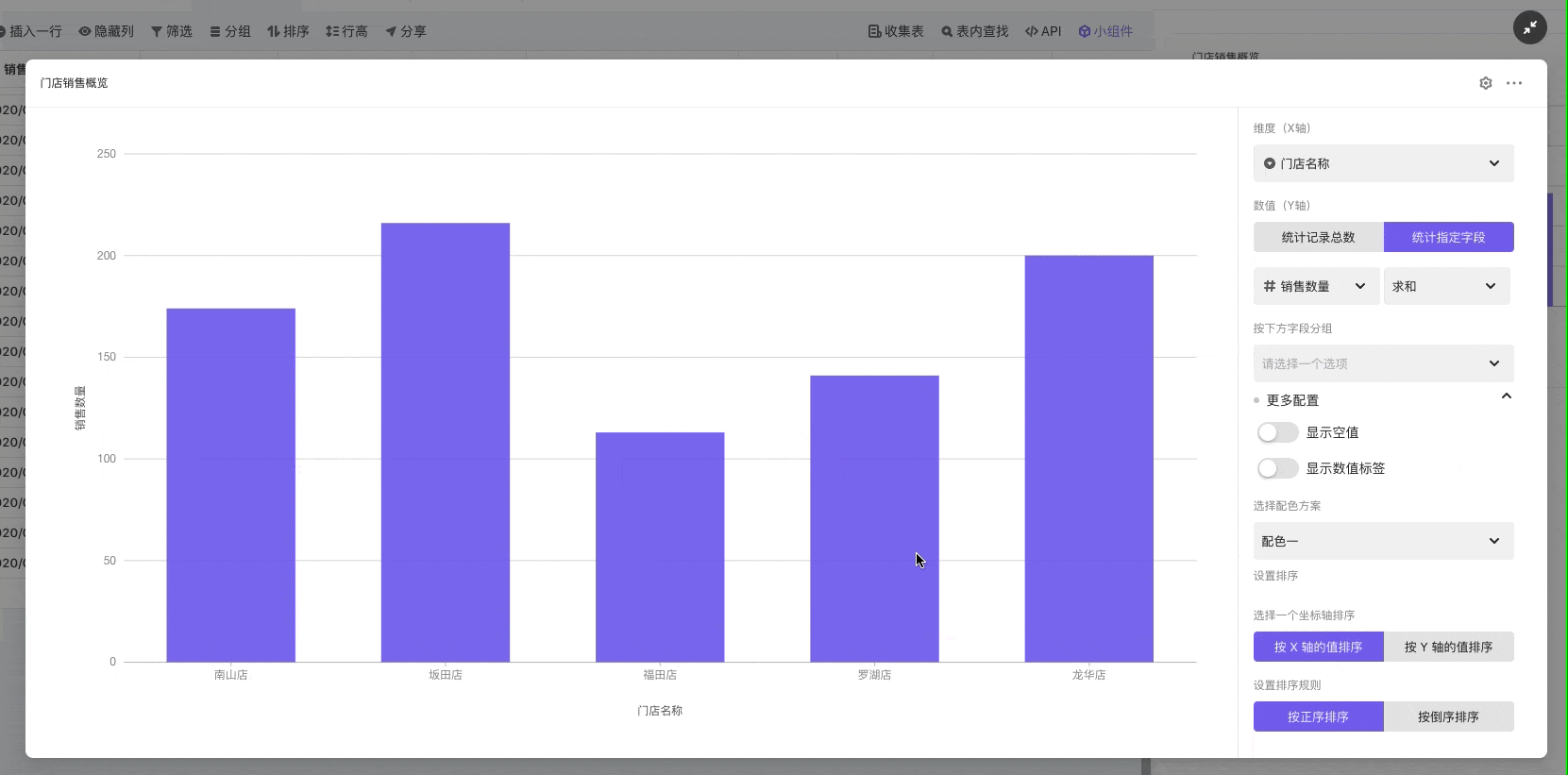

设置排序

选择以 X 轴或者 Y 轴进行排序，XY轴对应的就是 “维度” 和 “数值”，如果以 “维度” 排序系统会按照文本规则进行排序，如果以 “数值” 规则进行排序系统会按照数值规则进行排序。

此外，还可以选择按正序排序或者按倒序排序，文本的正序倒序为 A→Z 和 Z→A ，数值的正序倒序为 1→9 和 9→1 。

开启平滑曲线

只有在 “折线图” 中该配置才会出现，打开该配置后折线会变为曲线的样式。
